VIB-12型固封极柱式户內高压真空断路器

VIB-12型固封极柱式户內高压真空断路器(以下简称断路器)是额定电压12kV、交流50Hz的户内开关设备元件
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
1
产品描述
● 概述
  VIB-12型固封极柱式户內高压真空断路器(以下简称断路器)是额定电压12kV、交流50Hz的户内开关设备元件,产品符合GB1984-2014《交流高压断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》、DL403-2000《12~40.5kV高压真空断路器订货技术条件》及国际电工委员会IEC62271-100/2003《高压交流断路器》等标准的规定,性能达到M2-E2-C2级水平。断路器作为电网设备、工矿企业动力设计的保护和控制单元,适用于投切各种不同性质的负荷和频繁操作,多次开断短路电流的场合。

● 使用环境条件及配柜宽度
  环境温度:最高温度:+40℃,且24h内测得的平均值不超过35℃,最低温度-15℃;
  相对湿度:日平均相对湿度:≤95%,月平均相对湿度:≤90%;
  日平均蒸气压:≤2.2kPa,月平均蒸气压:≤1.8kPa;
  海拔高度:不超过1000m,高海拔可达4500mm(需非标评审);
  地震烈度:不超过8度;
  周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气和盐雾的污染。
  配柜宽度:650mm,800mm,1000mm。

● 结构特点
  1、断路器采用模块式操动机构、集成式储能手柄,整体布局合理、美观、简洁;
  2、电器元件采用模块化设计,拆卸容易,损坏的电器元件更换方便;
  3、断路器一次回路采用固封技术,提高了断路器的绝缘性能,实现免维护;
  4、高寿命,断路器满足机械寿命M2级,电寿命E2;
  5、具有优良的开断性能,可理想切合感性和容性负载;
  6、通用性强适配于主流开关柜,也可单独使用,与国内同类产品可互换;
  7、固定式和手车式两种安装单元满足了柜体与断路器配装的不同要求。
  配套产品:熔断器手车、隔离手车及电压互感器手车等。

● 真空断路器主要技术参数表

龙翔电器

● 外形图

龙翔电器
龙翔电器
龙翔电器
龙翔电器

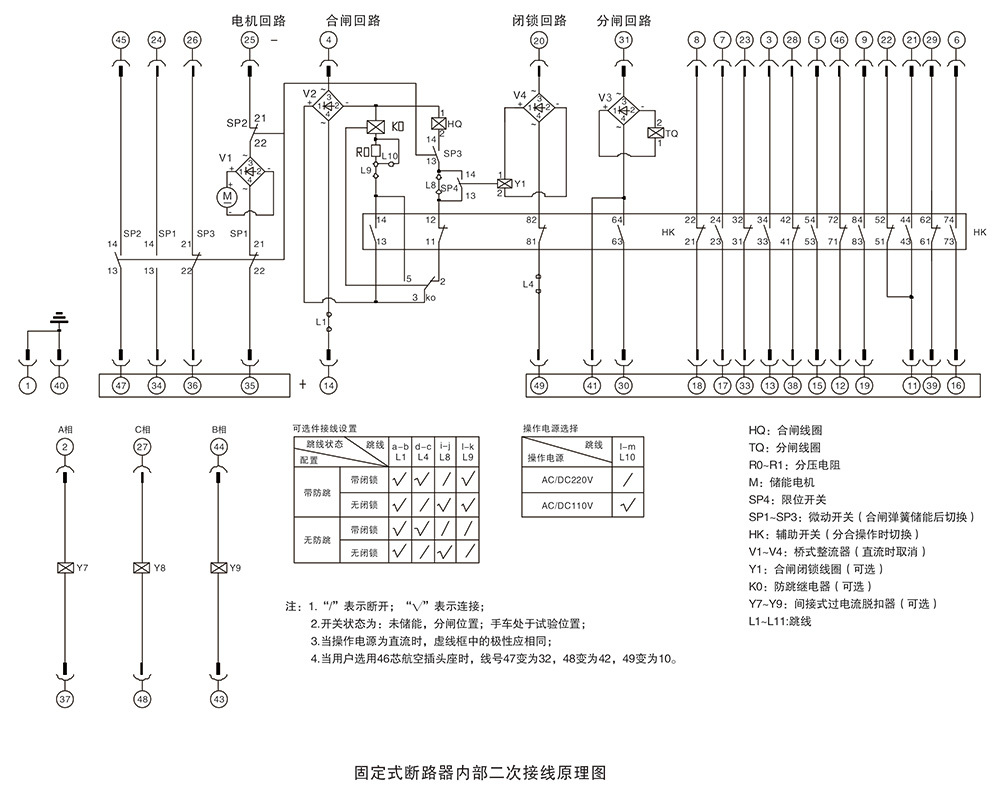

● 典型二次原理图

龙翔电器
龙翔电器
