● 概述
VIB/CX-12/T侧置式户内高压真空断路器(以下简称断路器)是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-2014《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12～40.5kV高压真空断路器订货技术条件》及国际电工委员会IEC6271-10/2003《高压交流断路器》等标准的规定。断路器作为电网设备、工矿企业动力设计的保护和控制单元，适用于投切各种不同性质的负荷和频繁操作，多次开断短路电流的场合。
● 使用环境条件及配柜宽度
环境温度：最高温度：+40℃，且24h内测得的平均值不超过35℃，最低温度：-15℃；
相对湿度：日平均相对湿度：≤95%，月平均相对湿度：≤90%；
日平均蒸气压：≤2.2kPa，月平均蒸气压：≤1.8kPa；
海拔高度：不超过1000m，高海拔可达4500m(需非标评审)。
地震烈度：不超过8度
周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气和盐雾的污染。
配柜宽度：650mm。
● 结构特点
1、断路器采用模块式操动机构整体布局合理、美观、简洁；
2、电器元件采用模块化设计，拆卸容易，损坏的电器元件更换方便；
3、断路器一次回路既可采用固封极柱式，也可为普通绝缘筒式；
4、高寿命，断路器满足机械寿命M2级，电寿命E2；
5、具有优良的开断性能，可理想切合感性和容性负载；

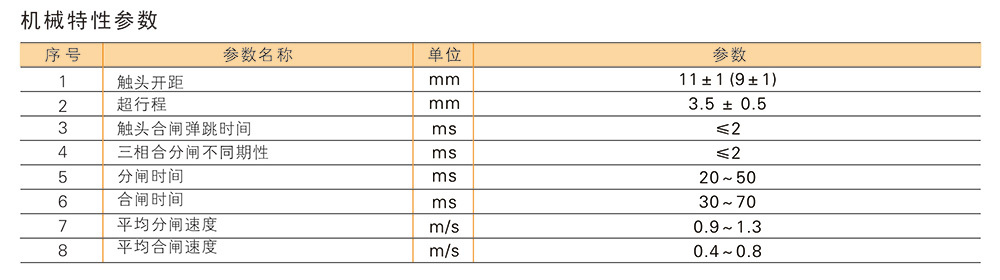

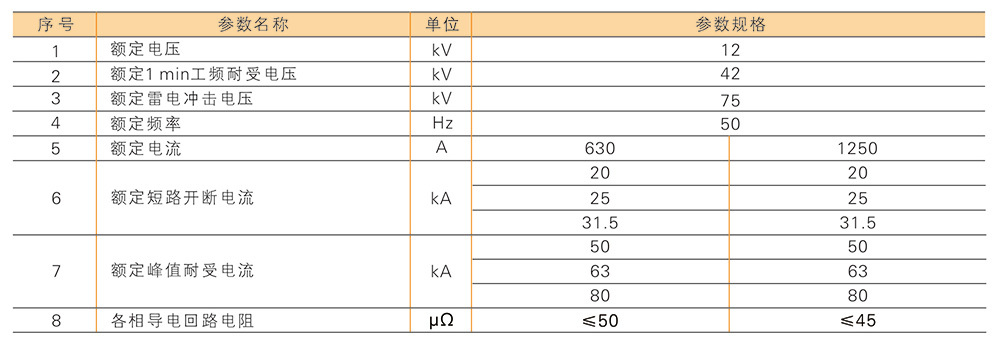

● 真空断路器主要技术参数表
● 外形图

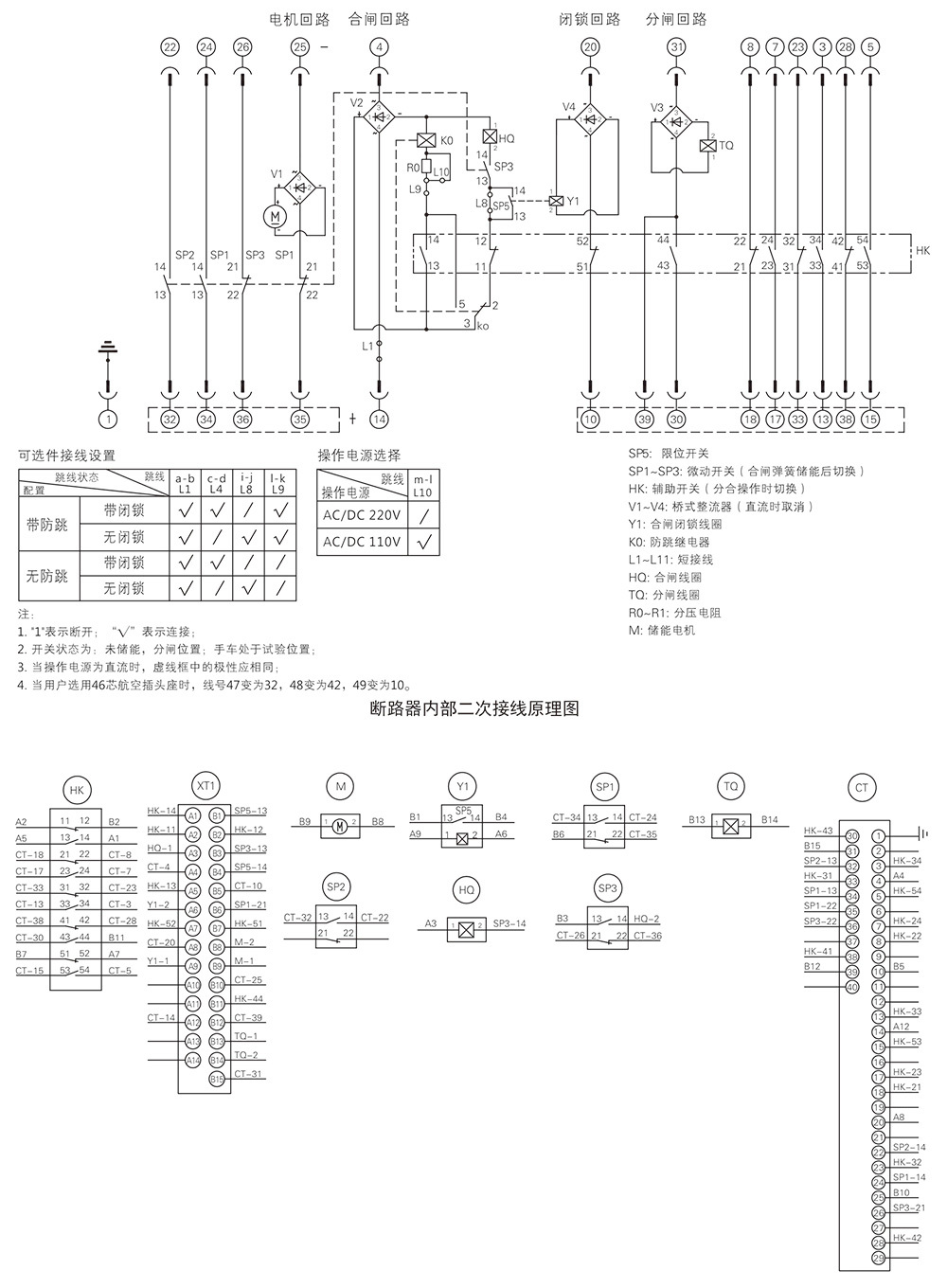

● 典型二次原理图
